產品名稱
|
三箱式冷熱沖擊試驗箱/溫度沖擊試驗箱/高低溫沖擊試驗箱(High and low temperature shock test chamber)
|
|
產品用途
|
冷熱沖擊試驗箱是用于測試材料結構或復合材料，在瞬間下經極高溫及極低溫的連續環境下所能忍受的程度，得以在zui短時間內檢測試樣因熱脹冷縮所引起的化學變化或物理傷害。是金屬、塑料、橡膠、電子等材料行業必備的測試設備。
|
|
箱體結構
|
冷熱沖擊試驗箱箱材質采用優質（t=1.2mm）A3鋼板數控機床加工成型，外殼表面進行噴塑處理內箱材質采用進口高級不銹鋼（SUS304）所有縫隙都由TIG（鎢極電弧惰性氣體保護焊）無縫焊接完成保溫材質為聚氨脂泡沫塑料經高溫高壓發泡將內室、外殼、高溫室、低溫室連接成一個整體。
冷熱沖擊試驗箱整個箱體分為上、中、下三個區分別為高溫區、測試區、低溫區三部分，采獨特斷熱結構及蓄熱蓄冷效果，試驗時待測物完全靜止，應用冷熱風路切換方式，沖擊試驗時自動打開高溫區與低溫區的風閥從而達到高溫與低溫的沖擊試驗。
原裝進口一級PT100鉑金電阻測量3只，分別感應高溫槽，低溫槽和試驗操之溫度，反應靈敏，測試準確。
試驗箱門與循環風機，提藍傳動等互鎖，保護操作者的安全，一旦打開箱門，循環風機和提藍傳動的電源會被自動切斷。
三箱式冷熱沖擊試驗箱箱頂有標準引線孔管，方便用戶向箱內引入傳感器線，檢測電纜等類型引線。
|
|
控制系統
|
冷熱沖擊試驗箱采用日本原裝進口“優易控”品牌溫度儀表，7英寸高清真彩液晶觸摸顯示屏；
實時監控（監控控制器實時數據，信號點狀態，實際輸出狀態）；
具有1000段程式、每段可循環999步驟的容量，每段設定zui大值為999小時59分；10組程序鏈接功能；
可存儲600天內歷史數據（24小時運行狀態下，記錄間隔1min），且可回放上傳的控制內歷史數據曲線；
設備具有強大的網絡監視、控制網絡功能，即使您不在機器旁邊，也可以在電腦上實時操作、監控，對設備的運行情況了如指掌。
|
|
制冷系統
|
冷熱沖擊試驗箱制冷系統及壓縮機：為了保證試驗箱降溫速率和zui低溫度的要求，本試驗箱采用一套進口法國全封閉壓縮機所組成的二元復疊式風冷制冷系統。復疊式冷 系統包含一個高溫制冷循環和一個低溫制冷循環，其連接容器為蒸發冷凝器，蒸發冷凝器是也到能量傳遞的作用，將工作室內熱能通過兩級制冷系統傳遞出去，實現隆溫的目的。制冷系統的設計應用能量調節技術，一種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能對制冷系統的能耗及制冷量進行有效的調節，使制冷系統的運行費用和故障率下降到較為經濟的狀態。
冷熱沖擊試驗箱制冷工作原理：高低制冷循環均采用逆卡若循環，該循環由兩個等溫過程和兩個絕熱過程組成。其過程如下：制冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了功使排氣溫度升高，之后制冷劑經冷凝器等溫地和四周介質進行熱交換，將熱量傳給四周介質。后制冷劑經閥絕熱膨脹做功，這時制冷劑溫度降低。zui后制冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的。
制冷劑：采用DUPONT公司R404A（高溫循環）、R23（低溫循環）。
輔助件：膨脹閥（美國SPORLAN），電磁閥（意大利CASTEL）；過濾器（美國SPORLAN）；壓力控制器（英美RANCO）；油分離器（歐美ALCO）等制冷配件均采用進口件。
|
|
符合標準
|
GB/T2423.1-2008、GB/T2423.2-2008、GB10592-2008、GJB150.3、GJB360A-96
|
|

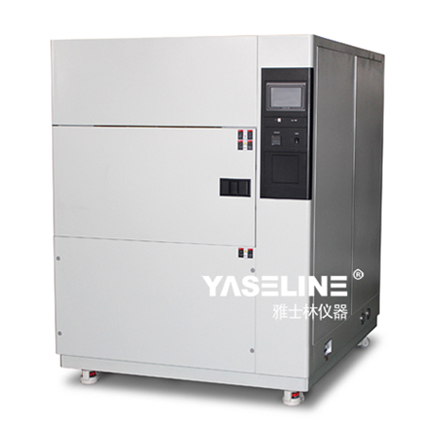

產品圖片
|
|
|
型號
|
WDCJ/3-100
|
WDCJ/3-150
|
WDCJ/3-250
|
WDCJ/3-500
|
WDCJ/3-010
|
|
工作室尺寸D×W×H
|
450×500×450
|
500×600×500
|
750×600×500
|
1000×900×550
|
1390×1200×600
|
|
外型尺寸D×W×H
|
1600×1480×2000
|
1650×1580×2100
|
2200×1580×2200
|
2650×2050×2250
|
3400×2400×2300
|
|
功率（KW）A/B/C
|
17/17/25
|
22/22/35
|
30/30/36
|
50/50/85
|
100/100/140
|
|
性能
指標
|
溫度范圍
|
A:-40℃～150℃ B:-55℃～150℃ C:-65℃～150℃
|
|
溫度波動
|
高溫室及低溫室均±2℃
|
|
樣品區溫度波動
|
±0.5℃（恒溫時）
|
|
樣品區承重
|
30kg
|
30kg
|
30kg
|
50kg
|
60kg
|
|
溫濕度運行控制系統
|
控制器
|
進口LED數顯（P·I·D +S·S·R）微電腦集成控制器
|
|
精度范圍
|
設定精度：溫度0.1℃，指示精度：溫度0.1℃，解析度：0.1℃
|
|
制冷系統
|
進口德國谷輪半封閉水冷式壓縮機組/原裝法國“泰康”全封閉風冷復迭壓縮制冷方式
|
|
循環系統
|
耐溫低噪音空調型電機.多葉式離心風輪
|
|
溫度轉換時間
|
≤15S
|
|
溫度恢復時間
|
≤5min（與溫度恢復條件有關，既冷卻水溫、暴露溫差、恒溫時間、樣品重量有關）
|
|
溫度沖擊方法
|
垂直兩箱法/垂直三箱法(兩箱式冷熱沖擊試驗箱/三箱式冷熱沖擊試驗箱）
|
|
